橋梁作為交通基礎設施的核心組成，長期承受荷載作用與環境侵蝕，易滋生裂縫、露筋、碳化等混凝土病害，直接影響結構安全與使用壽命。傳統檢測方法依賴人工經驗，難以精準捕捉微細病害，且存在主觀性強、效率偏低等局限。浙江杭州彩譜科技有限公司自主研發的 FS-23 型號高光譜相機，憑借圖譜合一的技術特性，在橋梁混凝土病害智能識別領域?qū)崿F(xiàn)成熟應用，為橋梁健康監測提供全新技術路徑。

橋梁檢測的行業痛點

橋梁混凝土病害類型復雜，涵蓋微米級微細裂縫、鋼筋銹蝕引發的露筋、環境作用導致的碳化等多種形式。這些病害早期隱蔽性強，發展過程緩慢卻影響深遠，若未能及時識別，可能逐步加劇結構損傷。

傳統檢測手段中，目視檢測易受人員經驗影響，對微細病害和內部缺陷難以察覺；超聲波、回彈法等技術雖能實現部分無損檢測，但在病害精準分類、量化分析方面存在不足，無法滿足現代橋梁養護對高效、精準檢測的需求。尋找一種能全面捕捉病害特征、實現智能識別的檢測技術，成為行業普遍訴求。

FS-23 高光譜相機的技術適配性

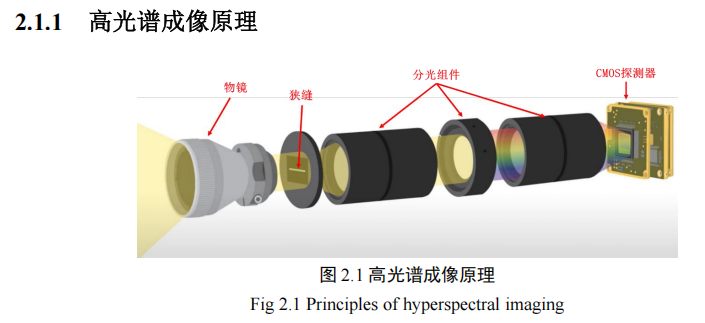

彩譜 FS-23 高光譜相機的核心優勢在于將光譜分析與圖像采集融為一體，其技術參數與橋梁檢測場景高度契合。

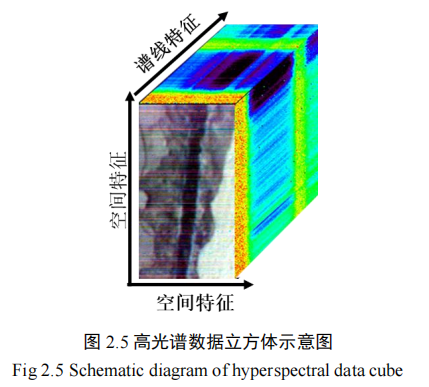

該設備覆蓋 400-1000nm 可見光 / 近紅外光譜范圍，配備 1200 個光譜通道，光譜分辨率達 2.5nm，能夠精準捕捉不同病害區域的光譜響應差異。1920*1920 的高圖像分辨率，可清晰呈現混凝土表面微觀結構，結合專用 FigSpec 圖像采集軟件，實現病害光譜信息與空間信息的同步獲取。

與傳統成像技術相比，F(xiàn)S-23 無需復雜外接設備，操作便捷且支持非接觸式檢測，可在不損傷橋梁結構的前提下，完成大面積、高效率的數據采集，完美適配橋梁現場檢測的復雜環境。

橋梁混凝土病害識別的應用實踐

基于《橋梁混凝土病害的高光譜成像特征與智能識別方法研究》的技術成果，F(xiàn)S-23 高光譜相機在橋梁病害檢測中構建起完整的應用流程，實現從數據采集到智能識別的全鏈條解決方案。

多維度數據采集

檢測過程中，F(xiàn)S-23高光譜相機通過固定架設或移動掃描方式，對橋梁梁體、橋墩等關鍵部位進行全覆蓋成像。設備可精準捕捉混凝土表面及近表面的光譜信號，無論是寬度微小的收縮裂縫、鋼筋銹蝕導致的露筋區域，還是碳化引起的材質變化，其獨特的光譜特征都能被清晰記錄。采集過程中，相機自帶的校正功能可有效抵消環境光照干擾，確保數據穩定性。

智能特征提取與識別

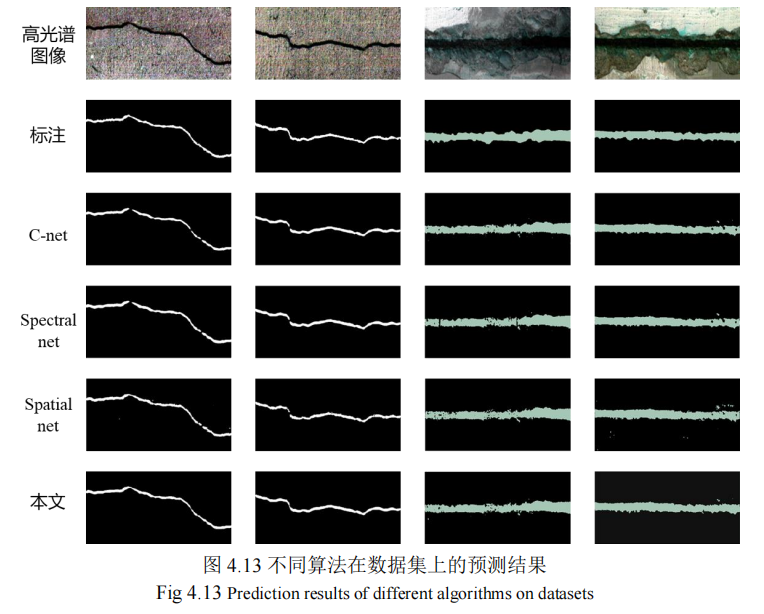

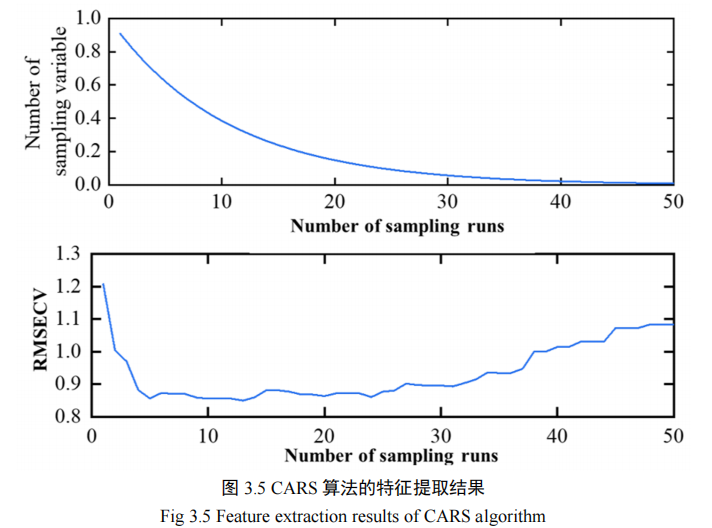

采集的高光譜數據經平滑濾波、多元散射校準等預處理后，通過光譜導數法、特征變量選擇算法等技術，提取不同病害的特異性光譜特征。依托 FS-23 提供的高維度數據支撐，智能識別模型能夠有效區分裂縫、露筋、碳化等不同病害類型，同時實現病害范圍、嚴重程度的量化分析。

在實際橋梁檢測中，該方案能夠精準識別傳統方法易遺漏的微細裂縫，準確標定露筋區域的銹蝕范圍，為病害評估提供客觀數據支撐，顯著降低人工判斷的誤差。

檢測效果顯著提升

應用實踐表明，F(xiàn)S-23 高光譜相機結合智能識別算法，可實現橋梁混凝土病害的高效識別與精準分類。其檢測效率較傳統人工檢測大幅提升，能夠在短時間內完成大面積橋梁結構的檢測覆蓋，同時生成可視化的病害分布圖譜和量化分析報告，為橋梁養護決策提供科學依據。

這種技術方案不僅解決了傳統檢測中主觀性強、效率低下的問題，更實現了病害從 “定性描述” 到 “定量分析” 的轉變，讓橋梁養護工作更具針對性。

技術延伸與行業價值

FS-23 高光譜相機在橋梁混凝土病害識別中的成功應用，展現了高光譜技術在基礎設施檢測領域的應用潛力。其圖譜合一的核心特性，不僅適用于橋梁檢測，還可拓展至隧道、公路、建筑等多個混凝土結構的健康監測場景。

彩譜 FS-23 以實用化的技術設計、穩定可靠的性能表現，為基礎設施安全監測提供了國產化解決方案。通過技術創新與行業需求的深度結合，助力提升我國橋梁養護的智能化、精準化水平，為交通基礎設施的安全運行保駕護航。

（論文原文可通過www.cnki.net搜索《基于相位成像的番茄果實糖度檢測》進行閱讀）

產品推薦

FigSpec FS-23成像高光譜相機

產品特點

可見光/近紅外：

l 光譜范圍：400-1000nm，波長分辨率優于2.5nm，可達1200個光譜通道

l 圖像分辨率可達2048*2048

短波近紅外：

l 光譜范圍：900-1700nm，波長分辨率優于6nm，可達1024個光譜通道

l 圖像分辨率可達1280*1280
